1-215882-6 | AMP

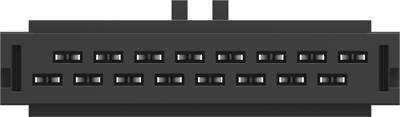

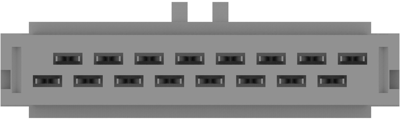

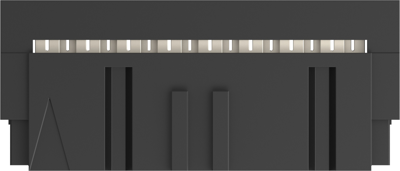

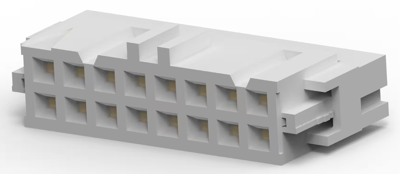

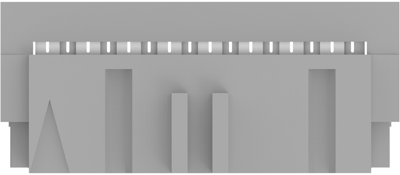

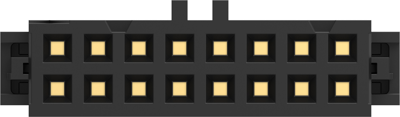

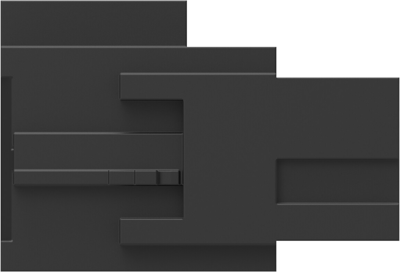

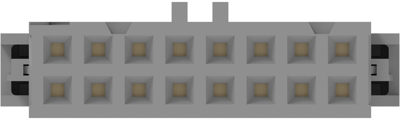

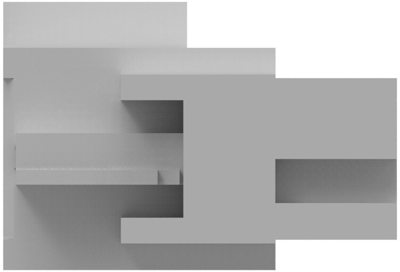

Buchsenleiste, 16-polig, RM 2.54 mm, gerade, 1-215882-6
Schneidklemm-Leistensteckverbinder Typ TE Connectivity/AMP-Latch.
Für Flachbandleitungen im Rastermaß 1,27 mm; Kontakte: Zinnbronze. Die Buchsenstecker werden bereits betriebsfertig geliefert. Als weitere Systemteile gibt es Stiftstecker zum Stecken auf DiP-Sockeln bzw. direkt zum Einlöten in gedruckte Schaltungen, außerdem in Platinen einlötbare Steckerleisten für Rastermaß 2,54 mm und direkt auf Platinen-Steckbahnen aufsteckbare Verbinder für Kabelanschluss. Polzahl: 10- bis 64polig, Betriebsstrom: max. 1,0 A. Durchschlagsfestigkeit: 500 VAC, Temperaturbereich: –55 bis +105 °C. Zulassungen und Normen: DIN 41651, 41611 T6, ULE 28476, MiL-C-83503.
Federleisten Typ...-0215.
Mit Polarisierungsschlitzen nach DIN 41651, sowie Mittenpolarisierung, geeignet für die nachfolgend beschriebenen Zugentlastungen; Gehäuse: Polyester, selbstverlöschend nach UL 94 V-0, Kontakte: CuSn, Au 0,2 Anforderungsstufe 3 (50 Steckzyklen) bzw. 0,8 µ über 1,3 µ Ni Anforderungsstufe 1 (500 Steckzyklen). Schneid-Klemmbereich: 2,5 µ Sn über 1,3 µ Ni. Maß 2 (10,7 mm) ist die Höhe nach dem Einpressen des Kabels.
Ausführung mit Anforderungsstufe 1 Typ...-0215.
Technische Merkmale (Typ, Polzahl, Maße): 1-0215882-6, 16p, A 17,8/B 19,1 mm
| Anschluss | Schneidklemmanschluss | |
| Anschlussoberfläche | verzinnt | |
| Anzahl der Reihen | 2 | |
| Ausführung | Buchsenleiste | |
| Bestückung | bestückt | |
| Kontaktart | Buchse | |
| Kontaktoberfläche | vergoldet | |
| Nennstrom | 1 A | |
| Orientierung | gerade | |
| Polzahl | 16-polig | |
| Rastermaß | 2.54 mm |
| Ursprungsland | HU |
| Zolltarifnummer | 85366990 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
