1-1393536-3 | AMP

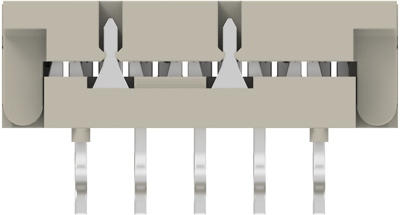

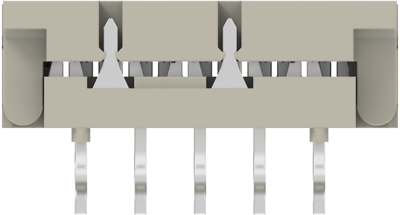

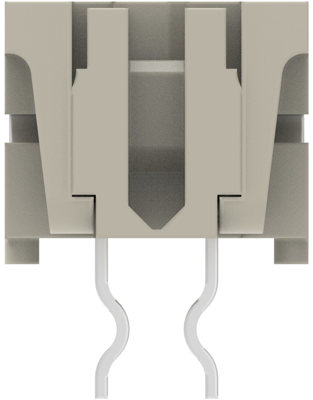

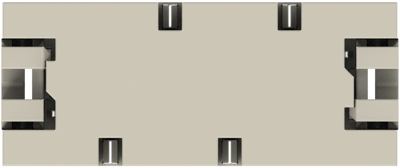

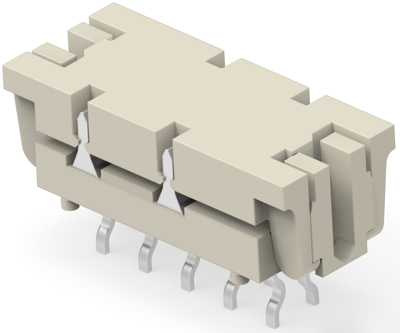

Stiftleiste, 10-polig, RM 2.54 mm, gerade, grau, 1-1393536-3
Vom Hersteller nicht mehr lieferbar
Schneidklemm-Verbinder Typ TE Connectivity/AMP BK-LEV 413.
Zum festen Einlöten in Leiterplatten, mit Schneidklemmanschluss für Flachbandkabel; Teilung: 1,27 mm, Rastermaß: 2,54 mm, Betriebsstrom bei +20 °C: 2,0 A, Prüfspannung 500 V, Isolationswiderstand: min. 100 GOhm, Temperaturbereich: –55 bis +125 °C, Isolierkörper: thermoplastischer Kunststoff, glasfaserverstärkt, Kontakte: Kupferlegierung, Schneidklemm-Kontakte: über Nickel verzinnt, Lötstifte: verzinnt, kontaktierbare Kabelquerschnitte (nach DIN/VDE 0811): Litze 0,09 qmm (AWG 28/7) und 0,14 qmm (AWG 26/7), Draht Durchmesser 0,25 mm (AWG 30/1) und 0,32 mm (AWG 28/1), Isolationsdicke: max. 1,1 mm, die Pressplatte wird in vorverrastetem Zustand geliefert, Markierung für Randader auf der Pressplatte, Maß a: (Polzahl/2 - 1) x 2,54 mm. Zulassung: UL E 92320.
Technische Merkmale (Typ, Polzahl, Maß b): 1-1393536-3, 10polig, b 17 mm
| Filter | Merkmal | Wert |
|---|---|---|
| Rastermaß | 2.54 mm | |
| Anzahl der Reihen | 2 | |
| Bestückung | bestückt | |
| Ausführung | Stiftleiste | |
| Verriegelung | Nein | |
| Kontaktart | Stift | |
| Nennspannung | 500 V | |
| Anschluss | Schneidklemmanschluss | |
| Polzahl | 10-polig | |
| Orientierung | gerade | |
| Nennstrom | 2 A | |
| Farbe | grau | |
| Kontaktoberfläche | verzinnt |
| Merkmal | Wert |
|---|---|
| Ursprungsland | US |
| Zolltarifnummer | 85366990 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
