3-106506-2 | AMP
D-Sub Buchse, 15-polig, Standard, bestückt, abgewinkelt, Einlötstift, 3-106506-2
Sub-D-Steckverbinder mit Stiftkontakten AMPLIMITE HD-20 Typ TE Connectivity/AMP...-0338.
Mit abgewinkelten Anschlussstiften, für Leiterplattenmontage, Anforderungsstufe 2 gemäß DIN 41652, mit Metallabdeckung und Erdungsanschluss; Kontaktmaterial: Phosphorbronze, Kontaktbeschichtung: 0,76 µm Gold über Nickel, Gehäusematerial: Polyester, glasfaserverstärkt, UL 94 V-0, Farbe: schwarz, Material Metallwinkel: Stahl, verzinnt, Nennstrom: max. 6,0 A, Isolationswiderstand: min. 500 MOhm, Durchschlagsfestigkeit: min. 1000 VAC, Temperaturbereich: –55 bis +105 °C. Befestigungen: Mutter UNC 4-40, Schraubverriegelung UNC 4-40 oder Durchgangsloch 3,1 mm.
Ausführung mit Buchsenkontakten Typ...-0106.

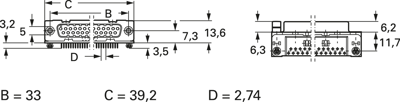

Technische Merkmale (Typ, Polzahl, Maße, Befestigung, Ausführung mit/ohne integrierten Befestigungsclips): 3-0106506-2, 15-polig, B 33,3, C 39,2, D 2,74 mm, Schraub. UNC 4-40, mit Clips
| Filter | Merkmal | Wert |
|---|---|---|
| Polbild | Standard | |
| Polzahl | 15-polig | |
| Verriegelung | Gewindeeinsatz 4-40 UNC | |
| Kontaktanschluss | Einlötstift | |
| Bestückung | bestückt | |
| Anforderungsstufe | 2 | |
| Ausführung | Buchsenleiste | |
| Befestigung (Rückseitig) | Metallwinkel mit Leiterplattenverriegelung | |
| Rastermaß | 2.74 mm | |
| Montage | abgewinkelt |
| Merkmal | Wert |
|---|---|
| Ursprungsland | CN |
| Zolltarifnummer | 85366990 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
