2-1393480-4 | AMP

D-Sub Stecker, 37-polig, Standard, bestückt, gerade, Einlötstift, 2-1393480-4

Bestellnr.: 52F2550
EAN: 4099889805703
HTN:
2-1393480-4
V23529-B1121-C237

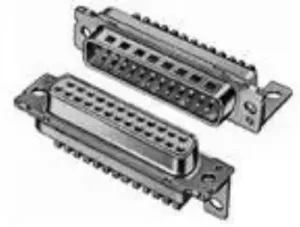

2-1393480-4 AMP D-Sub Steckverbinder Bild 1

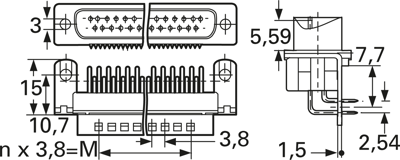

2-1393480-4 AMP D-Sub Steckverbinder Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
18,8377 € *
Verfügbar in 5 Tagen: 535 Stk. - bei Bestellung heute
Gesamtpreis:
282,57 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
15 Stk.
18,8377 €

Sub-D-Steckverbinder DIN 41652 Typ TE Connectivity/AMP SBM 383.

Als Schnittstellenverbinder in der Daten-, Fernmelde- und Nachrichtentechnik kompatibel zu allen auf dem Markt befindlichen Steckersystemen der Serie Sub-D nach DIN 41652; Prüfspannung: Kontakt/Kontakt 1000 Veff, Kontakt/Masse 1500 Veff, Betriebsstrom bei +20 °C: Lötösen 5,0 A, Lötstifte gerade 5,0 A, Lötstifte abgewinkelt mit Kunststoffwinkel/Metallwinkel 3,5/3,3 A, Luft- und Kriechstrecke Kontakt/Kontakt 1,0 mm, Kontakt/Masse 2,2 mm, abweichend für Lötstift mit Metallwinkel Kontakt/Masse 2,0 mm, Durchgangswiderstand: max. 10 mOhm, Isolationswiderstand: min. 50 GOhm. Betriebstemperatur: –55 bis +125 °C, Isolierkörper: thermoplastischer Kunststoff, kieselgrau, RAL 7032, selbstverlöschend nach UL, Metallschutzkragen: Stahl, vernickelt, verzinnt, Stiftleiste mit oder ohne Schirmfiederung lieferbar, Lötstifte: Länge 4,0 mm für Bohrungen 1,0 mm, Stift- und Federkontakte: Cu-Legierung gestanzt bzw. gerollt, über Nickel vergoldet, Anschlüsse: verzinnt, Anforderungsstufe: 2/min. 400 Steckzyklen, max. Länge der Steckverbinder (Maß A): 9polig 31,2 mm, 15polig 39,5 mm, 25polig 53,4 mm, 37polig 69,7 mm, 50polig 67,3 mm, Abstand zw. den Befestigungslöchern (Maß C): 9polig 25 mm, 15polig 33,3 mm, 25polig 47 mm, 37polig 63,5 mm, 50polig 61,1 mm, Breite (Maß E): max. 12,9 mm (50polig 15,8 mm). Zulassungen: IEC Publ. 68 und DIN 41640, IEC Publ. 512, DIN 41652, IEC Publ. 807-2 und MiL-C-24308.

Stiftleisten abgewinkelt mit Metallwinkel 3,6 mm hoch und Schirmfiederung sowie Flanschbohrung 3,0 mm Typ 2-139.

Für Leiterplattenmontage, im Anschlussraster 2,76 x 2,54 mm.

Technische Merkmale (Typ, Polzahl): 2-1393480-4, 37polig

Technische Daten
Filter Merkmal Wert
Polbild Standard
Polzahl 37-polig
Verriegelung Gewindeeinsatz 4-40 UNC
Kontaktanschluss Einlötstift
Bestückung bestückt
Anforderungsstufe 2
Ausführung Stiftleiste
Befestigung (Rückseitig) Metallwinkel mit Durchgangsloch
Rastermaß 2.74 mm
Montage gerade
Logistik
Merkmal Wert
Ursprungsland CN
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 08.06.11
