ATS16351PSMGTN | Allegro

Nockenwellendrehzahlsensor IC, 3,6-24 V, ATS16351PSMGTN, SIP-3, -40 bis 160 °C, ATS16351PSMGTN

Bestellnr.: 60S0032
HTN:
ATS16351PSMGTN

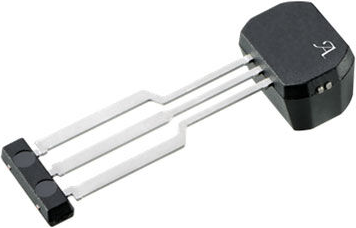

ATS16351PSMGTN Allegro Sensor ICs
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
7,5791 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
7,58 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
7,5791 €

GMR Nockenwellen-Drehzahlsensor IC, ATS16351PSMGTN, Allegro

Der ATS16351PSMGTN ist ein Nockenwellensensor mit echtem Einschaltzustand (TPOS), der einen Back-Biasing-Magneten, einen fortschrittlichen vollsynchronen digitalen integrierten Schaltkreis (IC) und eine EMV-Schutzschaltung in einer einzigen Sensorlösung vereint. Der ATS16351PSMGTN enthält eine GMR-Brücke (giant-magnetoresistance) mit einem optimierten kundenspezifischen Magnetkreis, der als Reaktion auf ein von einem ferromagnetischen Target induziertes Magnetsignal schaltet. Der IC enthält eine hochentwickelte digitale Schaltung, die das Temperaturverhalten des Sensor-ICs auf den integrierten Magneten abstimmt.

Die Signalverarbeitung wird eingesetzt, um ein vom Luftspalt unabhängiges Stillstandsverhalten zu gewährleisten, und ist für die typischen Betriebsbedingungen in einer Nockenwellenmessanwendung in der Automobilindustrie ausgelegt. Die resultierende Ausgabe des Geräts ist eine digitale Darstellung des ferromagnetischen Zielprofils. Die Auto-TPOS-Funktion des ATS16351PSMGTN ermöglicht es dem Sensor-IC, den Installationsluftspalt im Motor zu erkennen und den optimalen Schwellenwert für die Einschaltgenauigkeit automatisch im Speicher zu programmieren. Eine Reihe von werksseitig programmierbaren Optionen ermöglicht eine Leistungsoptimierung zur Erfüllung spezifischer Anwendungsanforderungen.

Features

  • Echte Zielzustandserkennung beim Einschalten des Geräts (TPOS)
  • Integrierte Diagnose und zertifizierter Sicherheitsprozess für ASIL B-Konformität
  • EEPROM-Programmierung für Leistungsoptimierung, Temperaturkompensation und Rückverfolgbarkeit der Produktion
  • Flexible Ausrichtung: Kann bei korrekter Konfiguration in jedem Winkel montiert werden
  • Streufeld-Immunität: Widersteht aggressiven Streufeldern, wie sie in Hybridfahrzeugen vorkommen
  • Abwärtskompatibilität mit Allegro Halleffekt-Lösungen
Technische Daten
Filter Merkmal Wert
Montage THT
Gehäuse SIP-3
max. Temperatur 160 °C
min. Temperatur -40 °C
Ausführung Nockenwellendrehzahlsensor IC
Spannung 3,6-24 V
Logistik
Merkmal Wert
Ursprungsland PH
MSL MSL 2
Zolltarifnummer 85429000
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
