ACS723LLCTR-20AB-T | Allegro
Stromsensor-IC, 4,5-5,5 V, ACS723LLCTR-20AB-T, SOIC-8, -40 bis 150 °C, ACS723LLCTR-20AB-T
Hochpräziser, galvanisch getrennter Stromsensor-IC, ACS723LLCTR-20AB-T, Allegro
Der Stromsensor-IC ACS723LLCTR-20AB-T ist eine wirtschaftliche und präzise Lösung für die Messung von Wechsel- oder Gleichstrom in industriellen, kommerziellen und Kommunikationssystemen. Sein kompaktes Gehäuse ist ideal für platzbeschränkte Anwendungen und trägt durch die Minimierung der Leiterplattenfläche zur Reduzierung der Gesamtsystemkosten bei. Zu den typischen Anwendungen gehören Motorsteuerung, Lasterkennung und -management, Schaltnetzteile und Überstromfehlerschutz. Der ACS723LLCTR-20AB-T besteht aus einer präzisen, linearen Halleffekt-Sensorschaltung mit geringem Offset und einem Kupferpfad nahe der Oberfläche des Chips. Der durch diesen Kupferpfad fließende Strom erzeugt ein Magnetfeld, das von dem integrierten Hall-IC erfasst und in eine proportionale Spannung umgewandelt wird. Die Genauigkeit des Geräts wird durch die unmittelbare Nähe des Magnetfelds zum Hall-Wandler verbessert.

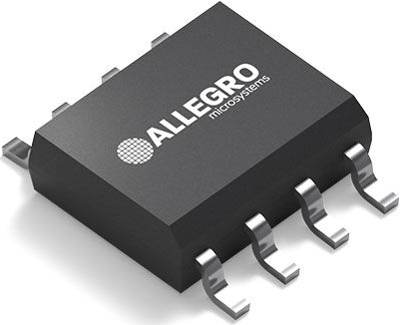

Der ACS723LLCTR-20AB-T wird in einem kleinen, flachen SOIC8-Gehäuse zur Oberflächenmontage geliefert. Der Leadframe ist mit 100% mattem Zinn plattiert, das mit standardmäßigen bleifreien (Pb) Leiterplattenmontageprozessen kompatibel ist. Intern ist das Gerät Pb-frei, mit Ausnahme der Flip-Chip-Hochtemperatur-Lötkugeln auf Pb-Basis, die derzeit von der RoHS-Richtlinie ausgenommen sind. Das Gerät wird vor dem Versand ab Werk vollständig kalibriert.
Features
- Branchenführende Rauschleistung mit stark verbesserter Bandbreite durch patentrechtlich geschützte Verstärker- und Filtertechniken
- Werkseitig eingestellte Empfindlichkeit und Ruheausgangsspannung für verbesserte Genauigkeit
- Die Chopper-Stabilisierung sorgt für eine extrem stabile Ausgangsspannung im Ruhezustand
- Magnetische Hysterese nahezu Null
- Ratiometrischer Ausgang aus der Versorgungsspannung
Filter | Merkmal | Wert |
---|---|---|
Montage | SMD | |
Gehäuse | SOIC-8 | |
max. Temperatur | 150 °C | |
min. Temperatur | -40 °C | |
Ausführung | Stromsensor-IC | |
Spannung | 4,5-5,5 V |
Merkmal | Wert |
---|---|
Ursprungsland | MY |
MSL | MSL 2 |
Zolltarifnummer | 85429000 |
Merkmal | Wert |
---|---|
Stand der RoHS-Richtlinie | 31.03.15 |
RoHS konform | Ja |
SVHC frei | Ja |
