Hall-Effekt-Linearstromsensor, ACS722LLCTR-10AB-T, Allegro

Der Stromsensor-IC ACS722LLCTR-10AB-T ist eine wirtschaftliche und präzise Lösung für die Messung von Wechsel- oder Gleichstrom in industriellen, kommerziellen und Kommunikationssystemen. Sein kleines Gehäuse eignet sich ideal für Anwendungen mit geringem Platzangebot und reduziert gleichzeitig die Kosten durch die Minimierung der Leiterplattenfläche. Zu den typischen Anwendungen gehören Motorsteuerung, Lasterkennung und -management, Schaltnetzteile und Überstromfehlerschutz. Der ACS722LLCTR-10AB-T besteht aus einer präzisen, linearen Halleffekt-Sensorschaltung mit geringem Offset und einem Kupferpfad, der sich nahe der Oberfläche des Chips befindet. Der durch diesen Kupferpfad fließende Strom erzeugt ein Magnetfeld, das von dem integrierten Hall-IC erfasst und in eine proportionale Spannung umgewandelt wird. Die Genauigkeit des Geräts wird durch die unmittelbare Nähe des Magnetfelds zum Hall-Wandler optimiert.

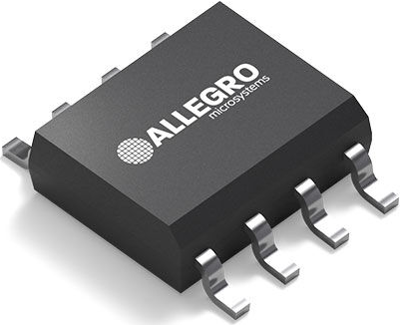

Der ACS722LLCTR-10AB-T wird in einem kleinen, flachen, oberflächenmontierbaren SOIC8-Gehäuse geliefert. Der Leadframe ist mit 100% mattem Zinn plattiert, wodurch er mit standardmäßigen bleifreien (Pb) Leiterplattenmontageprozessen kompatibel ist. Intern gilt das Flip-Chip-Bauteil als Pb-frei; die Lötstoppanschlüsse sind jedoch entweder in einer Pb-freien oder einer Hochtemperatur-Pb-basierten Option erhältlich.

Features

• Branchenführende Rauschleistung mit stark verbesserter Bandbreite durch patentrechtlich geschützte Verstärker- und Filtertechniken
• Werkseitig eingestellte Empfindlichkeit und Ruheausgangsspannung für verbesserte Genauigkeit
• Die Chopper-Stabilisierung sorgt für eine extrem stabile Ausgangsspannung im Ruhezustand
• Magnetische Hysterese nahezu Null
• Ratiometrischer Ausgang aus der Versorgungsspannung
