ACS715LLCTR-20A-T | Allegro

Stromsensor-IC, 4,5-5,5 V, ACS715LLCTR-20A-T, SOIC-8, -40 bis 150 °C, ACS715LLCTR-20A-T

Bestellnr.: 60S0016
HTN:
ACS715LLCTR-20A-T
ACS715LLCTR-20A-T Allegro Sensor ICs

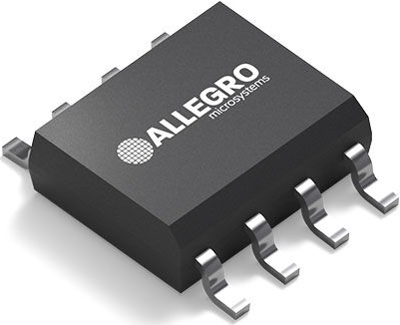

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,8826 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
4,88 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
4,8826 €

Linearer Stromsensor auf Hall-Effekt-Basis IC, ACS715LLCTR-20A-T, Allegro

Der ACS715LLCTR-20A-T ist eine wirtschaftliche und präzise Lösung für die DC-Strommessung in Automobilsystemen. Sein kompaktes Gehäuse ermöglicht eine einfache Kundenimplementierung. Zu den typischen Anwendungen gehören Motorsteuerung, Lasterkennung und -management, Schaltnetzteile und Überstrom-Fehlerschutz. Der ACS715LLCTR-20A-T besteht aus einer präzisen, linearen Halleffekt-Schaltung mit geringem Offset und einem Kupferpfad, der sich nahe der Oberfläche des Chips befindet. Der durch diesen Kupferpfad fließende Strom erzeugt ein Magnetfeld, das der Hall-IC in eine proportionale Spannung umwandelt. Die Genauigkeit wird durch die unmittelbare Nähe des Magnetfelds zum Hall-Wandler erhöht. Der BiCMOS-Hall-IC mit niedrigem Offset und Chopper-Stabilisierung liefert eine präzise, proportionale Ausgangsspannung, die nach dem Packaging werkseitig auf Genauigkeit programmiert wird.

Der ACS715LLCTR-20A-T wird in einem kompakten, oberflächenmontierbaren SOIC8-Gehäuse geliefert. Der Leadframe ist mit 100% mattem Zinn plattiert, wodurch er mit Standard bleifreien (Pb) Leiterplattenmontageprozessen kompatibel ist. Intern ist der Baustein Pb-frei, mit Ausnahme der Flip-Chip-Hochtemperatur-Lötkugeln auf Pb-Basis, die derzeit von den RoHS-Anforderungen ausgenommen sind. Das Gerät wird vor der Auslieferung ab Werk vollständig kalibriert.

Features

  • Rauscharmer analoger Signalweg
  • Werkseitig auf Genauigkeit getrimmt
  • Extrem stabile Ausgangsoffsetspannung
  • Magnetische Hysterese nahezu Null
  • Ratiometrischer Ausgang aus der Versorgungsspannung
Technische Daten
Filter Merkmal Wert
Montage SMD
Gehäuse SOIC-8
max. Temperatur 150 °C
min. Temperatur -40 °C
Ausführung Stromsensor-IC
Spannung 4,5-5,5 V
Logistik
Merkmal Wert
Ursprungsland MY
MSL MSL 2
Zolltarifnummer 85429000
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
