ACS711KLCTR-25AB-T | Allegro

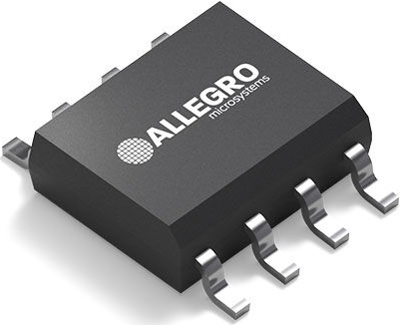

Stromsensor-IC, 3-5,5 V, ACS711KLCTR-25AB-T, SOIC-8, -40 bis 125 °C, ACS711KLCTR-25AB-T

Bestellnr.: 60S0006
HTN:
ACS711KLCTR-25AB-T
ACS711KLCTR-25AB-T Allegro Sensor ICs
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
2,3300 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
2,33 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
2,3300 €

Hall-Effekt-Linearstromsensor, ACS711KLCTR-25AB-T, Allegro

Der ACS711KLCTR-25AB-T bietet wirtschaftliche und präzise Lösungen für die Messung von Wechsel- oder Gleichstrom in <100-V-Audio- und Kommunikationssystemen sowie in Haushaltsgeräten. Der Baustein besteht aus einer linearen Hallsensorschaltung mit einem Kupferleitpfad, der sich in der Nähe der Oberfläche des Chips befindet. Der durch diese Kupferleitung fließende Strom erzeugt ein Magnetfeld, das von dem integrierten Hall-IC erfasst und in eine proportionale Spannung umgewandelt wird. Die Genauigkeit des Geräts wird durch die unmittelbare Nähe des magnetischen Signals zum Hall-Wandler optimiert. Der Ausgang des Geräts hat eine positive Steigung, die proportional zum Stromfluss von IP+ zu IP- (Stifte 1 und 2 zu Stiften 3 und 4) ist. Der Innenwiderstand dieses leitenden Pfades beträgt 0,6 mΩ für das EX-Gehäuse und 1,2 mΩ für das LC-Gehäuse und bietet eine nicht-intrusive Messschnittstelle, die bei Anwendungen, die Energieeffizienz erfordern, Leistung spart.

Der ACS711KLCTR-25AB-T ist für Low-Side-Strommessanwendungen optimiert, obwohl die Klemmen der Leiterbahn von den Sensor-IC-Leitungen elektrisch isoliert sind und ausreichende interne Kriech- und Luftstrecken für Anwendungen mit niedriger AC- oder DC-Arbeitsspannung bieten. Die Dicke des Kupferleiters ermöglicht das Überleben des Bauelements bei bis zu 5× Überstrombedingungen. Der ACS711KLCTR-25AB-T wird in kleinen, oberflächenmontierbaren Gehäusen geliefert: SOIC8 und QFN12. Der Leadframe ist mit 100% mattem Zinn plattiert, was mit den standardmäßigen bleifreien (Pb) Leiterplattenmontageprozessen kompatibel ist. Intern ist der Baustein Pb-frei, mit Ausnahme der Flip-Chip-Hochtemperatur-Lötkugeln auf Pb-Basis, die derzeit von der RoHS-Richtlinie ausgenommen sind. Das Gerät wird vor dem Versand ab Werk vollständig kalibriert.

Features

  • Kein externer Messwiderstand erforderlich; Einzelgehäuse-Lösung
  • Kostengünstige Low- und High-Side-Stromerfassung
  • Rauscharmer analoger Signalweg
  • Integrierte elektrostatische Abschirmung für Stabilität am Ausgang
  • Werkseitig auf Genauigkeit getrimmt
  • Keine magnetische Hysterese
  • Ratiometrischer Ausgang aus der Versorgungsspannung
Technische Daten
Filter Merkmal Wert
Montage SMD
Gehäuse SOIC-8
max. Temperatur 125 °C
min. Temperatur -40 °C
Ausführung Stromsensor-IC
Spannung 3-5,5 V
Logistik
Merkmal Wert
Ursprungsland MY
MSL MSL 2
Zolltarifnummer 85429000
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
