ACS70310LKTATN-005B5-C | Allegro

Stromsensor-IC, 4,5-5,5 V, ACS70310LKTATN-005B5-C, SIP-4, -40 bis 150 °C, ACS70310LKTATN-005B5-C

Bestellnr.: 60S0014
HTN:
ACS70310LKTATN-005B5-C
ACS70310LKTATN-005B5-C Allegro Sensor ICs

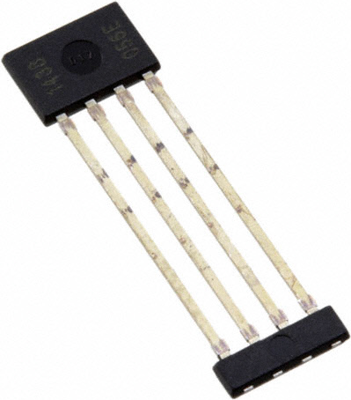

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,8302 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
4,83 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
4,8302 €

Programmierbarer linearer Hall-Effekt-Sensor-IC, ACS70310LKTATN-005B5-C, Allegro

Der IC ACS70310LKTATN-005B5-C enthält ein Hall-Element mit integrierter BiCMOS-Schaltung, um einen vollständig monolithischen linearen Stromsensor-IC zu schaffen. Der IC ist empfindlich für die magnetische Flussdichte orthogonal zur IC-Gehäuseoberfläche, und der Ausgang ist eine analoge Spannung proportional zur angelegten Flussdichte. Der ACS70310LKTATN-005B5-C ist für die Verwendung in Verbindung mit einem ferromagnetischen Kern vorgesehen, um eine hochgenaue Strommessung zu ermöglichen. Die Verstärkung und die Offset-Drift über die Temperatur werden bei Allegro werkseitig programmiert und liefern eine Lösung mit einem Empfindlichkeitsfehler von ±1% und einem Offsetfehler von ±5 mV von 25°C bis 150°C.

Features

  • Integrierter Versorgungsregler mit Verpolungsschutz bietet hohe Immunität gegen elektrische Überlastung (EOS)
  • Sehr schnelle Reaktionszeit (2 µs)
  • Kundenprogrammierbarer, hochauflösender Offset und Empfindlichkeitstrimmung
  • Extrem niedriges Rauschen und hohe Auflösung durch proprietäre Hall-Elemente und rauscharme Verstärkerschaltungen
Technische Daten
Filter Merkmal Wert
Montage THT
Gehäuse SIP-4
max. Temperatur 150 °C
min. Temperatur -40 °C
Ausführung Stromsensor-IC
Spannung 4,5-5,5 V
Logistik
Merkmal Wert
Ursprungsland PH
Zolltarifnummer 85429000
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
