A3290KUA-T | Allegro

Hall Effekt-Latch, -5 bis 5 mT, 3-24 V, A3290KUA-T, SIP-3, -40 bis 125 °C, A3290KUA-T

Bestellnr.: 60S0024
HTN:
A3290KUA-T
A3290KUA-T Allegro Sensor ICs

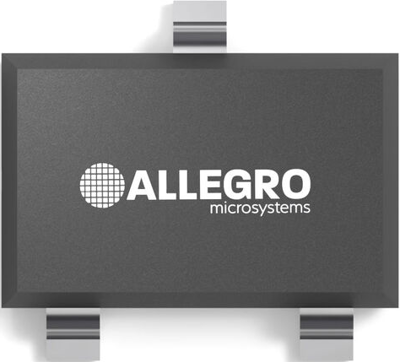

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,9687 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
0,97 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
0,9687 €

Präzisions-Hall-Effekt-Riegel , A3290KUA-T, Allegro

Der Halleffekt-Latch A3290KUA-T ist ein extrem temperaturstabiler und stressresistenter Sensor-IC, der sich besonders für den Betrieb in erweiterten Temperaturbereichen (bis zu 125°C) eignet. Die überragende Leistung bei hohen Temperaturen wird durch die dynamische Offset-Kompensation ermöglicht, die die Rest-Offset-Spannung reduziert, die normalerweise durch Überspritzung des Bauteilgehäuses, Temperaturabhängigkeit und thermische Belastung verursacht wird. Dieser Baustein ist nicht für Automobilanwendungen vorgesehen.

Das Gerät enthält auf einem einzigen Siliziumchip einen Spannungsregler, einen Hall-Spannungsgenerator, einen Kleinsignalverstärker, eine Chopper-Stabilisierung, einen Schmitt-Trigger und einen kurzschlussfesten Open-Drain-Ausgang mit einer Stromaufnahme von bis zu 25 mA. Ein ausreichend starkes Magnetfeld mit Südpolarität ist erforderlich, um den Ausgang einzuschalten. Zum Ausschalten des Ausgangs ist ein ausreichend starkes Magnetfeld mit Nordpolarität erforderlich. Ein integrierter Regler ermöglicht den Betrieb mit Versorgungsspannungen im Bereich von 3 bis 24 V.

Features

  • Symetrische Schaltpunkte
  • Widerstandsfähig gegen physische Belastung
  • Hervorragende Temperaturstabilität
  • Ausgangskurzschluss-Schutz
  • Verpolungsschutz
  • Zuverlässigkeit von Festkörpern

Anwendungen

  • Industriemotor/Kodierer
  • Kommutierung/Indexerfassung
  • BLDC-Motoren
  • Lüftermotoren
Technische Daten
Filter Merkmal Wert
Ausführung Hall Effekt-Latch
Messbereich -5 bis 5 mT
Spannung 3-24 V
Montage THT
Gehäuse SIP-3
min. Temperatur -40 °C
max. Temperatur 125 °C
Logistik
Merkmal Wert
Ursprungsland PH
MSL MSL 1
Zolltarifnummer 85429000
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
