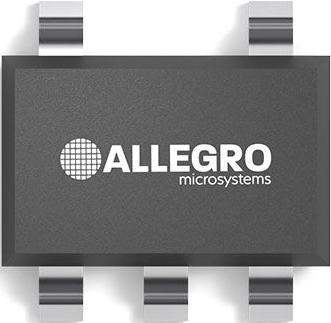

A1324LLHLX-T | Allegro

Stromsensor-IC, 4,5-5,5 V, A1324LLHLX-T, SOT-23W, -40 bis 150 °C, A1324LLHLX-T

Bestellnr.: 60S0030
HTN:
A1324LLHLX-T
A1324LLHLX-T Allegro Sensor ICs
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,5315 € *
Standardlieferzeit ab Hersteller beträgt: 1 Woche
Gesamtpreis:
1,53 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
1,5315 €

Linearer Hall-Effekt-Sensor Ics, A1324LLHLX-T, Allegro

Der lineare Hall-Effekt-Sensor-IC A1324LLHLX-T wurde entwickelt, um hohe Genauigkeit und temperaturstabile Leistung für lineare Positionserfassungsanwendungen zu liefern. Er ist sowohl in oberflächenmontierten als auch in durchkontaktierten Gehäusen erhältlich und bietet damit Flexibilität für verschiedene Designanforderungen. Die Genauigkeit des A1324LLHLX-T wird durch End-of-Line-Optimierung verbessert. Der Baustein verfügt über einen nichtflüchtigen Speicher zur Programmierung der Empfindlichkeit und der Ruhespannung (QVO) - der Ausgangsspannung bei fehlendem Magnetfeld - entsprechend den spezifischen Anwendungsanforderungen.

Diese optimierte Leistung wird über den gesamten Betriebstemperaturbereich beibehalten, indem die Temperaturkoeffizienten sowohl für die Empfindlichkeit als auch für die QVO während der End-of-Line-Tests von Allegro programmiert werden. Als ratiometrischer Halleffekt-Sensor liefert der A1324LLHLX-T einen analogen Spannungsausgang, der proportional zum angelegten Magnetfeld ist. Die QVO ist typischerweise auf etwa 50 % der Versorgungsspannung eingestellt, was die Kompatibilität mit Standard-Analogsignalverarbeitungssystemen gewährleistet.

Features

  • Hochbandiger, rauscharmer Analogausgang
  • Hochgeschwindigkeits-Chopping-Schema minimiert QVO-Drift über den Betriebstemperaturbereich
  • Temperaturstabiler Ruhespannungsausgang und Empfindlichkeit
  • Präzise Rückgewinnbarkeit nach Temperaturwechsel
  • Unterspannungsabschaltung (UVLO)
  • Unempfindlich gegen mechanische Belastung
Technische Daten
Filter Merkmal Wert
Montage SMD
Gehäuse SOT-23W
max. Temperatur 150 °C
min. Temperatur -40 °C
Ausführung Hall Effekt-Sensor
Spannung 4,5-5,5 V
Logistik
Merkmal Wert
Ursprungsland PH
MSL MSL 1
Zolltarifnummer 85429000
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
