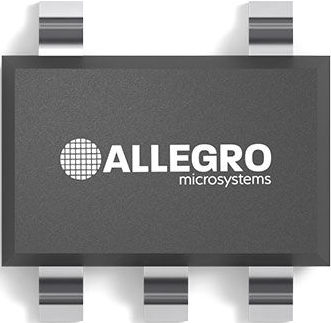

A1120ELHLT-T | Allegro
Hall Effekt-Schalter, 0,5 bis 5 mT, 3-24 V, A1120ELHLT-T, SOT-23W, -40 bis 85 °C, A1120ELHLT-T
NCNR (nicht stornierbar / nicht retournierbar)
Präzisions-Hall-Effekt-Schalter, A1120ELHLT-T, Allegro
Der unipolare Halleffekt-Schalter A1120ELHLT-T ist ein extrem temperaturstabiler und stressresistenter Sensor-IC, der sich besonders für den Betrieb in einem erweiterten Temperaturbereich bis 150°C eignet. Die überragende Hochtemperaturleistung wird durch eine dynamische Offset-Kompensation ermöglicht, die die Offset-Restspannung reduziert, die normalerweise durch Überspritzung, Temperaturabhängigkeit und thermische Belastung verursacht wird. Der Baustein enthält auf einem einzigen Siliziumchip einen Spannungsregler, einen Hall-Spannungsgenerator, einen Kleinsignalverstärker, eine Chopper-Stabilisierung, einen Schmitt-Trigger und einen kurzschlussfesten Open-Drain-Ausgang, der bis zu 25 mA sinken kann. Beim A1120ELHLT-T schaltet ein ausreichend starker Südpol den Ausgang ein. Das Entfernen des Magnetfelds schaltet den Ausgang aus.
Features
- Unipolare Schaltpunkte
- Widerstandsfähig gegen physische Belastung
- Hervorragende Temperaturstabilität
- Ausgangskurzschluss-Schutz
- Verpolungsschutz
- Zuverlässigkeit von Festkörpern
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | Hall Effekt-Sensor | |
| Messbereich | 0,5 bis 5 mT | |
| Spannung | 3-24 V | |
| Montage | SMD | |
| Gehäuse | SOT-23W | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Zolltarifnummer | 85429000 |
| Ursprungsland | PH |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
