Wärmemanagement in der Elektronik: Volle Leistung ohne Überhitzung

Inhaltsverzeichnis

1. Die Herausforderung: Wärme effizient beherrschen
2. Kurz erklärt: Was bedeutet Wärmemanagement in der Elektronik?
3. Thermal Interface Material auswählen für Wärmemanagement
4. Passgenaue Lösungen für jede Applikation von Würth Elektronik
5. Wärmemanagement mit Bürklin sicher umsetzen
6. Häufig gestellte Fragen zu Wärmemanagement

Die Herausforderung: Wärme effizient beherrschen

In der schnelllebigen Welt der Elektronikentwicklung ist Zeit ein knapper Faktor. Überhitzung führt zu Drosselung der Leistung oder im schlimmsten Fall zu einem Systemausfall. Wärme muss somit effizient von der Quelle (z.B. Prozessor oder Leistungshalbleiter) zum Kühlkörper oder Gehäuse transportiert werden. Dabei müssen isolierende Lufteinschlüsse eliminiert und thermische Widerstände minimiert werden.

Entwickler stehen oft vor komplexen Fragen:

• Wie lassen sich auch große Spaltmaße zuverlässig und elektrisch isolierend überbrücken?
• Wann ist der Einsatz von thermisch phasenveränderlichem Material sinnvoller anstatt von herkömmlichen Wärmeleitpasten?
• Wie können präzise Simulationsmodelle helfen, thermische Probleme schon im Designprozess zu lösen?

Entdecken Sie unser Wärmemanagement-Portfolio!

Thermal Interface Material auswählen für Wärmemanagement

Die Effizienz des Wärmemanagements steht und fällt mit der Wahl des passenden Thermal Interface Materials (TIM). Es geht nicht nur darum, eine Verbindung herzustellen, sondern die spezifischen Anforderungen der Applikation präzise zu adressieren. Das richtige TIM optimiert den Wärmeübergang, verhindert kritische Hitzestaus und ist damit der Garant für die Zuverlässigkeit Ihres Systems.

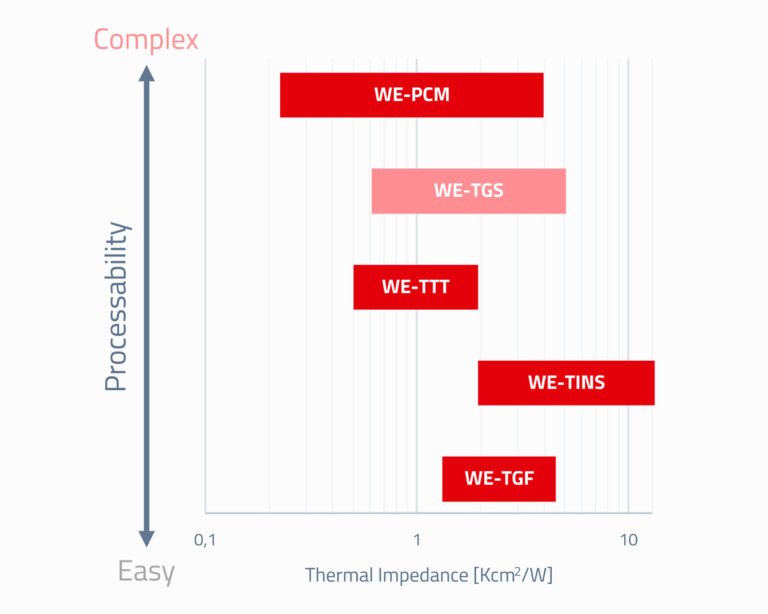

Für die Auswahl des richtigen Wärmeleitmaterials können Sie sich an folgenden Kriterien orientieren:

• Große Spalte & Isolation: Nutzen Sie Silikonelastomer-Pads, wenn Sie größere Toleranzen ausgleichen und gleichzeitig elektrisch isolieren müssen.
• Maximale Leitfähigkeit: Greifen Sie zu Phasenwechselmaterialien (PCM), wenn hohe Wärmeleitfähigkeit und langfristige Stabilität gefordert sind.
• Montage & Halt: Wärmeleitfähige Klebebänder sind ideal, um Bauteile mit moderatem Wärmebedarf mechanisch zu fixieren und thermisch anzubinden.
• Flexibilität & Verteilung: Wärmeverteiler aus synthetischem Graphit spielen ihre Stärken aus, wenn hohe Leitfähigkeit mit Flexibilität kombiniert werden muss.

Indem Sie das Material exakt auf den Einsatzzweck abstimmen, heben Sie nicht nur die thermische Performance, sondern verlängern aktiv die Lebensdauer Ihrer Geräte.

Passgenaue Lösungen für jede Applikation von Würth Elektronik

Das Portfolio von Würth Elektronik deckt verschiedene Anwendungsbereiche ab, um Ihre Komponenten kühl zu halten.

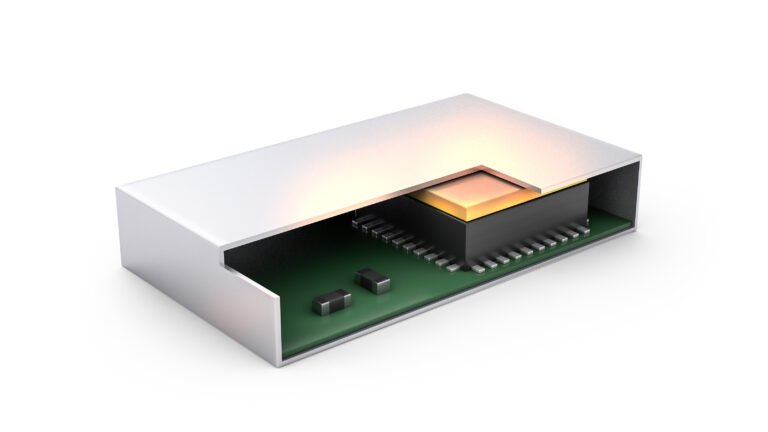

Gap Filling in der Elektronik mit Wärmeleitpads

Für den Ausgleich von Fertigungstoleranzen und Luftspalten zwischen Bauteil und Kühlkörper eignen sich Wärmeleitfähige Füllstoffpolster (Gap Filler Pads) der Serie WE-TGF.

• Flexibilität: Sie sind in Stärken von 0,5 bis 18 mm erhältlich.
• Leistung: Die Wärmeleitfähigkeit reicht je nach Ausführung von 1 bis 6 W/mK.
• Isolation: Gleichzeitig bieten sie eine hohe elektrische Isolation und sind durch Silikonöl selbsthaftend, was die Montage erleichtert.

Für Anwendungen mit unebenen Kontaktflächen bietet das graphitummantelte Schaumstoffprofil der WE-TGFG Produktserie eine sehr gute Alternative. Die Produkte kombinieren die Leitfähigkeit von Graphit mit der Kompressibilität von Schaumstoff, wodurch sie sich besonders für unebene Kontaktflächen eignen.

Zu den Gap Filler Pads von WE

Phasenwechselmaterial statt Wärmeleitpaste

Eine innovative Alternative zu klassischen Pasten ist das thermisch phasenveränderliche Material (WE-PCM).

• Funktionsweise: Es ist bei Raumtemperatur fest und verflüssigt sich erst bei Betriebstemperatur. Dies sorgt für eine perfekte Benetzung der Oberflächen.
• Vorteil: Im Gegensatz zu Pasten gibt es keinen „Pump-Out-Effekt“. Das Material bleibt dauerhaft dort, wo es sein soll.
• Handling: Es ist sauberer und einfacher zu verarbeiten.

Wärme verteilen und Hotspots vermeiden

Wenn punktuelle Hitze schnell auf eine größere Fläche verteilt werden muss, sind Wärmeverteiler aus synthetischem Graphit (WE-TGS) die Lösung. Ihre Wärmeleitfähigkeit in der Ebene übertrifft die von Kupfer oder Aluminium deutlich. Sie sind leicht, flexibel und ideal für platzkritische Anwendungen wie mobile Geräte, um Hotspots effektiv zu eliminieren.

Montage und Isolation

Für die mechanische Befestigung von Kühlkörpern ohne Schrauben oder Klammern bietet sich das Thermotransferband (WE-TTT) an. Es fixiert Bauteile sicher und leitet gleichzeitig Wärme ab. Muss hingegen eine hohe elektrische Durchschlagsfestigkeit bei hohen Anpressdrücken gewährleistet sein, sind wärmeleitfähige Isolierfolien (WE-TINS) die richtige Wahl. Sie widerstehen Drücken bis zu 68 N/cm².

Entdecken Sie das WE-Portfolio bei Bürklin

Wärmemanagement mit Bürklin sicher umsetzen

Wärmemanagement entscheidet heute oft darüber, ob ein Design unter realen Lastprofilen stabil läuft oder frühzeitig drosselt beziehungsweise ausfällt. Wenn Sie Spaltmaße zuverlässig überbrücken und gleichzeitig elektrisch isolieren möchten, sind Gap Filler Pads wie die WE-TGF Serie von Würth Elektronik eine praxisnahe, montagefreundliche Lösung.

Für weiterführende Anforderungen wie Phasenwechselmaterial, Wärmeverteiler aus synthetischem Graphit oder Thermotransferbänder lohnt sich der Blick auf das gesamte WE-Portfolio.

Bei Bürklin finden Sie passende Wärmemanagement Produkte für Ihre Applikation, mit klaren technischen Daten zur schnellen Vorauswahl und der Möglichkeit, Komponenten gezielt für Ihr Projekt zusammenzustellen.

Zum Onlineshop

Häufig gestellte Fragen zu Wärmemanagement

Was ist Wärmemanagement in der Elektronik?

Wärmemanagement in der Elektronik umfasst alle Maßnahmen, die Verlustwärme aus Bauteilen gezielt abführen oder verteilen, damit Bauteile innerhalb zulässiger Temperaturen arbeiten und Ausfälle durch Überhitzung vermieden werden.

Warum ist Wärmemanagement bei hoher Leistungsdichte so wichtig?

Mit steigender Leistungsdichte entsteht mehr Wärme auf kleiner Fläche. Ohne geeignete Wärmeableitung können Hotspots entstehen, die zu Leistungsdrosselung, Drift von Parametern oder vorzeitigem Ausfall führen.

Was ist ein Thermal Interface Material und wofür wird es genutzt?

Ein Thermal Interface Material, kurz TIM, verbessert den Wärmekontakt zwischen Wärmequelle und Kühlkörper oder Gehäuse, indem es Lufteinschlüsse reduziert und den thermischen Widerstand senkt.

Wann sind Gap Filler Pads sinnvoll?

Gap Filler Pads sind sinnvoll, wenn Spaltmaße und Toleranzen ausgeglichen werden müssen und gleichzeitig eine elektrisch isolierende, montagefreundliche Lösung benötigt wird, etwa zwischen Bauteil und Kühlkörper.

Wärmeleitpaste oder Phasenwechselmaterial, wann ist was besser?

Eine Wärmeleitpaste eignet sich häufig für klassische Montageprozesse, kann aber über die Zeit durch Pump Out Effekte an Performance verlieren. Phasenwechselmaterial wie WE-PCM benetzt bei Betriebstemperatur die Oberflächen sehr gut und bleibt in der Regel formstabiler im Interface.

Was bedeutet Heat Spreading und wann hilft es?

Heat Spreading bedeutet Wärmeverteilung in der Ebene, um punktuelle Hotspots zu entschärfen. Das ist besonders hilfreich, wenn die Wärmequelle kleiner ist als der nutzbare Kühlbereich oder wenn sehr flache, platzkritische Designs umgesetzt werden.
