SFH636 | Vishay

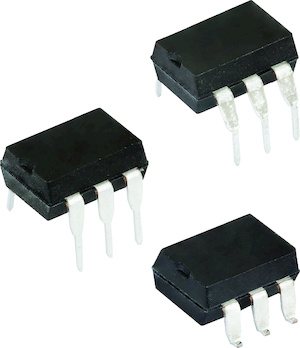

Vishay Optokoppler, DIP-6, SFH636
Einzelpreis (€ / Stk.)
1,0115 € *
Sofort verfügbar: 1 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
1,01 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,0115 €
25 Stk.
0,9282 €
150 Stk.
0,8449 €
500 Stk.
0,7854 €
1000 Stk.
0,7378 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
Optokoppler, SFH636, VISHAY
Der SFH636 ist ein Optokoppler mit einer GaAlAs-Infrarotsendediode, die optisch mit einem integrierten Fotodetektor gekoppelt ist, der aus einer Fotodiode und einem Hochgeschwindigkeitstransistor in einem DIP-8-Plastikgehäuse besteht. Der Baustein ähnelt dem 6N135, hat aber eine zusätzliche Faraday-Abschirmung auf dem Detektor, die die dV/dt-Immunität zwischen Eingang und Ausgang verbessert. Signale können zwischen zwei elektrisch getrennten Schaltkreisen bis zu Frequenzen von 2 MHz übertragen werden. Dies ist eine ideale Lösung für die Isolierung von industriellen Kommunikationsbussen sowie für isolierte Antriebsstromkreisanwendungen wie IPM-Treiber (Intelligent Power Module).
Features
- Hochgeschwindigkeits-Optokoppler ohne Sockelanschluss
- Integrierter Detektor mit Fotodiode und Transistor
- TTL-kompatibel
- Ausgang mit offenem Kollektor
Anwendungen
- Datenkommunikation
- Programmierbare Steuerungen
- IGBT-Logik und MOSFET-Treiberstufen
- IPM-Treiber
Technische Daten
| Anstiegszeit | 300 s | |
| Anzahl der Kanäle | 1 | |
| Ausgangsstrom | 8 mA | |
| Datenübertragungsrate | 1000000 mb/s | |
| Gehäuse | DIP-6 | |
| Isolationsspannung | 4.42 kV | |
| max. Temperatur | 100 °C | |
| min. Temperatur | -55 °C | |
| Montage | THT | |
| Abfallzeit | 300 s |
Download
Logistik
| Ursprungsland | MY |
| Zolltarifnummer | 85414900 |
| Originalverpackung | Stange mit 50 Stück |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
