744771001 | Würth Elektronik eiSos

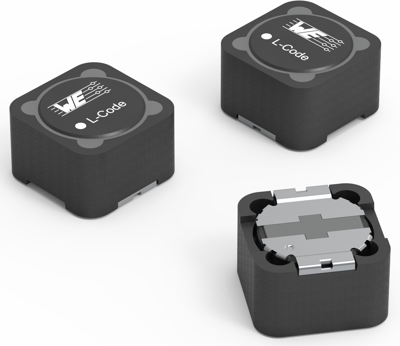

Leistungsdrossel, SMD 1260, 1.5 µH, 12 A, 744771001
Einzelpreis (€ / Stk.)
2,4038 € *
Sofort verfügbar: 50 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
2,40 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
2,4038 €
10 Stk.
2,2610 €
50 Stk.
2,1658 €
100 Stk.
1,9516 €
250 Stk.
1,7850 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
Eigenschaften
- AEC-Q 200 qualifiziert
- Kernmaterial: NiZn
- Höchstmöglicher Sättigungsstrom auf Ferritbasis
- Betriebstemperatur: -40 °C bis +125 °C
- Betriebstemperatur: -40 °C bis +125 °C / +150 °C
- Geeignet für Schalfrequenzen bis 10 MHz
- WE-PD Performance: Der MnZn-Kern verbessert das Sättigungsverhalten und den RDC für höchste Effizienz
- WE-PD Robust: Die Plastik-Base führt zu einer besseren mechanischen Stabilität und höherer Effizienz
- WE-PD: Bietet im Vergleich zu anderen Herstellern auf dem Markt stets verlustarmes Material, enge Toleranzen und ein hohes Sättigungsverhalten
Applikationen
- Lüftung, Lüftersteuerung
- Treiber für kleine Motoren und Wischersteuerungssysteme
- Infotainment
- Schaltregler und DC/DC-Wandler mit extrem hohem Wirkungsgrad (>95%)
- Schaltregler mit Ausgangsleistungen von 0.1 W bis 300 W
- Integrierte DC/DC-Wandler
- Ideal für Schaltregler mit extrem hohem Wirkungsgrad (>95%)
Technische Daten
| Ausführung | Leistungsinduktivität | |
| Bauform | SMD 1260 | |
| Breite | 12 mm | |
| Gleichstrom | 12 A | |
| Gleichstromwiderstand | 6 mΩ | |
| Höhe | 6 mm | |
| Induktivität | 1.5 µH | |
| Länge | 12 mm | |
| Messfrequenz | 60 MHz | |
| Sättigungsstrom | 13.5 A | |
| Toleranz | ±20 % |
Download
Logistik
| Ursprungsland | TH |
| Zolltarifnummer | 85045000 |
| MSL | MSL 1 |
| Originalverpackung | Rolle mit 500 Stück |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
