10801483 | Weco

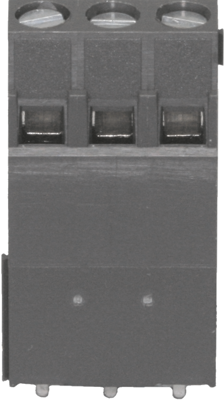

Leiterplattenklemme, 3-polig, RM 5 mm, 0,14-2,5 mm², 16 A, Schraubanschluss, grau, 10801483
Anschlussklemme Typ Weco
Mit Lötstiften für Leiterplattenmontage und Schraubanschluss mit Liftsystem. Schwalbenschwanzprofile erlauben das Zusammenstecken zu höheren Polzahlen und unterschiedlichen Bauformen.
Ausführung in hoher Bauform mit Drahteingang parallel zur Leiterplatte Typ 140-E-111/03
Bei dieser Bauform ragt der Klemmenraum deutlich über davorliegende Bauteile oder Gehäusekanten. Die Klemmleiste kann auf Leiterplatten eingesetzt werden, die zum Vergießen vorgesehen sind.
Leistenlänge: 15 mm
Gehäuse: zähhartes Polyamid, selbstverlöschend
Platinenlochdurchmesser: 1,2 mm
Bemessungsquerschnitt: 1,5 mm²
Technische Daten
| AWG-Leiterquerschnitt | AWG 26-16 | |
| Polzahl | 3-polig | |
| Höhe | 28 mm | |
| Tiefe | 9 mm | |
| Farbe | grau | |
| Leiterquerschnitt | 0,14-2,5 mm² | |
| Anschluss | Schraubanschluss | |
| Nennstrom | 16 A | |
| Kontaktabstand | RM 5/5,08 | |
| Nennspannung | 300 V | |
| Rastermaß | 5 mm |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
Compliance
| SVHC frei | Nein |
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
